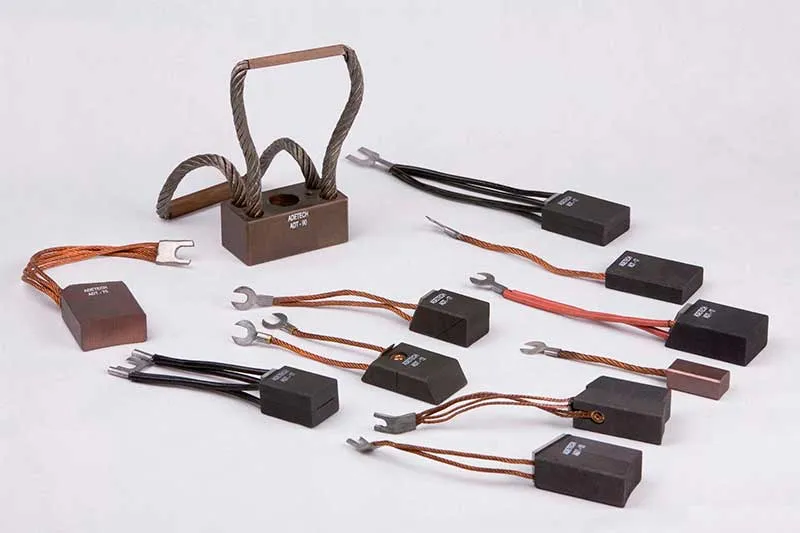

ESCOVA DE GRÁFITE
Do ponto de vista das características do material, carvão - grafite se situa entre carvão duro e eletrografite. Portanto tem uma certa capacidade abrasiva ou polidora, mas tão leve que comutadores com isolação a face não pode ser polido. Seu principal campo de aplicação é em motores universais com mica rebaixada.
No campo de escovas industriais, esta qualidade só é usada em casos especiais onde, por exemplo, escova de grafite não possuírem boa capacidade de limpeza e carvão duro, não puder ser usado devido ao seu alto coeficiente de atrito.
A velocidade periférica permissível é de 25 m/s e a densidade máxima de corrente de até 8 A/cm².
CARVÃO DURO - ESCOVA DE GRAFITE
Este material é fabricado com resistividade elétrica propositadamente alta e é caracterizado pela alta resistência à flexão e dureza. A escova de grafite fabricada a partir deste material possui alta abrasividade, o que possibilita seu uso em coletores com isolação a face. Campo de aplicação: Motores universais empregados em eletrodomésticos e ferramentas elétricas com isolação a face.
GRAFITE DE LIGA RESINOIDE
Como resultado da ligação por resina, este material possui uma resistividade da ordem de 100 a 350 µ ohms m e uma alta relação de resistência transversal para resistência longitudinal, devido à disposição lamelar do grafite utilizado. Tem grande poder atenuante sobre correntes de curto circuito, e por isso é indicado para motores trifásicos.
Mas em virtude da capacidade de carga melhorada, atualmente se utiliza essa qualidade, também em motores médios e pequenos de corrente contínua. Para assegurar bom funcionamento a isolação das lamelas deve ser rebaixada.
FORMATO DE ESCOVA DE GRAFITE
O formato normal e mais comum de uma escova de grafite é o tipo "bloco". Além deste, podem ser empregados diversos outros para melhorar as condições de funcionamento em casos de altas exigências mecânicas e/ou comutativas.
DIMENSIONANDO UMA ESCOVA DE GRAFITE
Medida t = Dimensão da escova em sentido tangencial
Medida a = Dimensão da escova em sentido axial
Medida r = Dimensão da escova no sentido radial
Para melhor clareza, solicitamos que as dimensões sejam especificadas na seguinte ordem:
t x a x r
