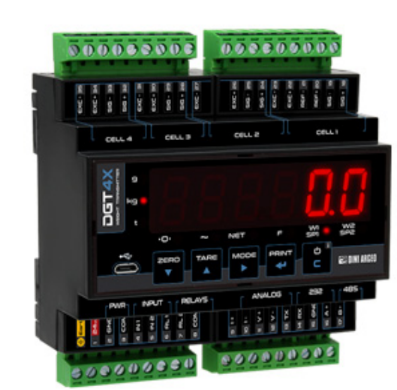

Transmissor DGT 4X

Transmissor de peso de alta velocidade para transmissão de dados para CLPs através de barramento de campo, saída analógica ou RS485.
Permite a leitura e o diagnóstico de cada célula de carga ou balança conectada.

Alimentação: 12-24Vdc
Conversor: A/D de 24 bits com 4 canais
Número máximo de balanças: 4
Conexão: células de carga com 4 ou 6 fios (com sense)
Modos de funcionamento:

• Caixa de junção digital

• Transmissor para balança única

• Transmissor para múltiplas balanças

Velocidade de amostragem selecionável: até 2600 conversões/segundo
Velocidade de atualização no barramento de campo: até 120 Hz
Visualização: até 800.000 divisões
Sensibilidade do sinal: 0,03 µV/d (0,3 µV/e)
Resolução: 3.000.000 pontos
Linearização: até 8 pontos
Células conectáveis: até 16 células de 350 Ω

Barramentos de campo compatíveis:

• Profibus

• Profinet

• EthernetIP

• EtherCAT

• CANopen

• DeviceNet

• Modbus TCP/IP

Portas de comunicação:

• 1 porta micro-USB (device) para configuração via PC com os softwares "Dinitools®" e "XSpeed Tool"

• 1 porta RS485

• 1 porta RS232 (modelo DGT4X / DGT4XAN)

Saída analógica: 16 bits (modelo DGT4XAN) 4-20mA e 0-10Vdc
Saídas digitais: 2 saídas configuráveis
Entradas digitais: 2 entradas configuráveis

Certificações:

• CE-M EN 45501

• OIML R76 (10000e ou 3000 + 3000e) / R51 / R61 MID

• Certificação UL (sob consulta)

• Certificado de exame CE de tipo (45501:2015)

• Certificado de aprovação legal para comércio na Austrália (NMI S788)

Carcaça: em ABS, para trilho DIN (106 x 56 x 118 mm)

Calibração:

• Teórica (mV/V)

• Com pesos padrão

• Remota via servidor web

• Pelo teclado

• Por PC com o software "Dinitools"

Funções do teclado:

• Zeragem, Tara, Modo de funcionamento, Impressão, Envio manual de dados, Ligado / Stand-by

Funções do programa:

• Setpoint, Alta resolução, Pico, Memória Alibi, Conversão de unidade de medida, Alarme de desbalanceamento, Exclusão de célula defeituosa

Teclado: mecânico com 5 teclas
Display: LED vermelho de 14,2 mm
