Aço Inox CF8 e Aço Inox 420
Aço Inox CF8 e Aço Inox 420
Ligas à base de ferro contendo pelo menos 12% de cromo são chamadas aços inoxidáveis. A característica mais importante desses aços é sua resistência a condições corrosivas, ainda que não a todas elas. Os principais tipos disponíveis são os seguintes:
- Aços cromo-ferríticos
- Aços cromo-níquel austeníticos
- Aços inoxidáveis martensíticos
- Aços inoxidáveis de precipitação endurecível
Aços Cromo-Ferríticos
Os aços cromo-ferríticos têm um conteúdo de cromo que varia de 12% a 27%. A resistência à corrosão é uma função desse conteúdo, de modo que os materiais que contêm menos de 12% de cromo ainda exibem alguma resistência à corrosão, embora possam enferrujar.
A endurecibilidade de tempera desses aços é função da quantidade tanto de carbono quanto de cromo. Aços com alto teor de carbono apresentam boa endurecibilidade de tempera até cerca de 18% de cromo, enquanto, em intervalos inferiores de carbono, ela cessa em torno de 13%.
Se um pouco de níquel for adicionado, esses aços terão algum grau de endurecibilidade até 20% de cromo. Se o conteúdo de cromo exceder 18%, eles se tornarão difíceis de soldar. Em níveis muito altos de cromo, a dureza se tornará tão grande que muito cuidado e atenção deverão ser prestados às condições de serviço.
Aços Inoxidáveis Cromo-Níquel Austeníticos
Os aços inoxidáveis cromo-níquel retêm a estrutura austenítica à temperatura ambiente, portanto, não são receptivos a tratamento térmico. Sua resistência pode ser melhorada pelo trabalho a frio. De fato, esses aços não são magnéticos, a menos que trabalhados a frio.
As propriedades de endurecibilidade por trabalho a frio também fazem com que sejam difíceis de usinar. Todos os aços cromo-níquel podem ser soldados. Eles têm propriedades de resistência à corrosão melhores que as dos aços cromo comum.
Quanto mais cromo é adicionado para maior resistência à corrosão, mais níquel deve também ser adicionado se as propriedades austeníticas forem retidas.
Os principais aços inoxidáveis que a TKS produz são os aços em acordo com as normas ASTM A 217, ASTM A 351 entre outras.
Análise Micrográfica
ASTM A351/A351M–16 Gr. CF8M
Referências Bibliográficas
- SHIGLEY E. JOSEPH, MISCHKE R. CHARLES, BUDYNAS G. RICHARD – Projeto de Engenharia Mecânica, 7° Ed., Bookman, 2009.
- CALLISTER, Jr., W. D. Materials Science and Engineering: an Introduction. Department of Metallurgical engineering. University of Utah. 4th Ed. Salt Lake City, Utah, 1996 – Section 12.5.

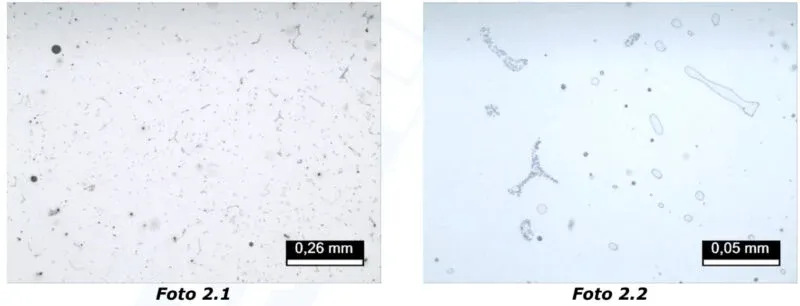

As fotomicrografias mostram a microestrutura da amostra, revelando a matriz típica de um aço inoxidável austenítico fundido, constituída por austenita e ferrita delta. Foi observada a presença de, aparentemente, fase sigma. Ataque Água Régia. Ampliação 100X e 500X.
Análise Micrográfica: ASTM A351/A351M–16 Gr. CF8

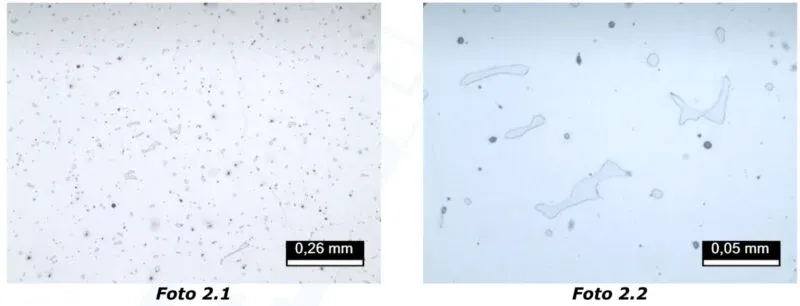

As fotomicrografias mostram a microestrutura da amostra, revelando a matriz típica de um aço inoxidável austenítico fundido, constituída por austenita e ferrita delta. Foi observada a presença de carbonetos precipitados na interface ferrita/austenita. Ataque Água Régia. Ampliação 100X e 500X.
